UTENSILI SUPERIORI
Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica
Informazioni generali
Speed Grip Smart Hybrid: massima flessibilità, investimento ottimizzato.
La nuova soluzione Smart Hybrid consente di configurare la pressa piegatrice in base alle reali esigenze produttive, combinando moduli completi e moduli predisposti per futuri upgrade.
Grazie alla configurazione a zone selettive, è possibile mantenere la massima versatilità nelle aree operative più complesse e ridurre l’investimento iniziale fino al 20-30% rispetto a una linea completamente equipaggiata con bloccaggi doppi.
Un sistema modulare, espandibile e totalmente intercambiabile, progettato per crescere insieme alla vostra produzione.
Caratteristiche tecniche
INSERIMENTO FRONTALE
Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo, per entrambe gli orientamenti con aggancio automatico nel sistema aperto.
Nessun limite di lunghezza, forma e quantità degli utensili inseriti. Richiamo automatico in battuta.
DATI TECNICI
Altezza unità di bloccaggio = 100mm/120mm/150 mm
Asse di piegatura a 7mm/20 mm
FLESSIBILITÀ
Bloccaggio tramite unica leva per modulo che agisce su tutti gli utensili presenti – sia sul fronte macchina che sul retro – con sollevamento in appoggio e bloccaggio sui piani di riferimento a garanzia di un perfetto allineamento. La leva in posizione di bloccaggio non presenta sporgenze.
Sbloccaggio: l’apertura della leva libera tutti gli utensili presenti. Il sistema ne impedisce lo sgancio con assoluta sicurezza.
Estrazione: avviene solamente agendo su ogni singolo pezzo con sollevamento in battuta, piccola rotazione e sfilamento verso il basso. L’operazione non richiede sforzi aggiuntivi oltre al peso dell’utensile.

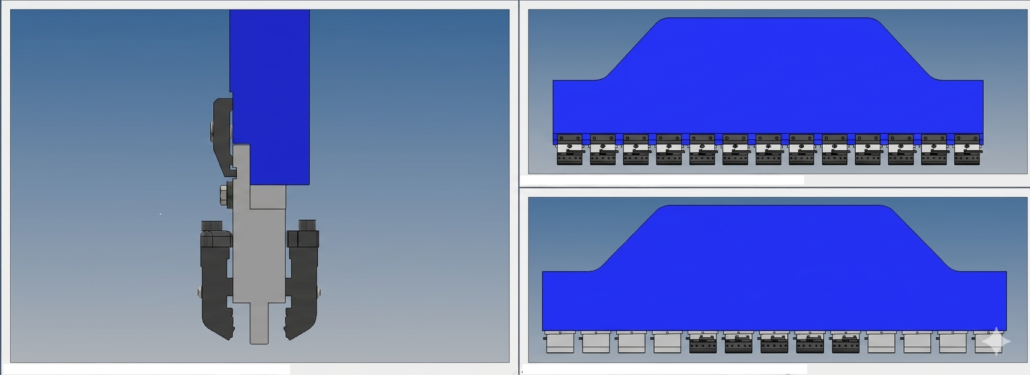

DOPPIO ORIENTAMENTO

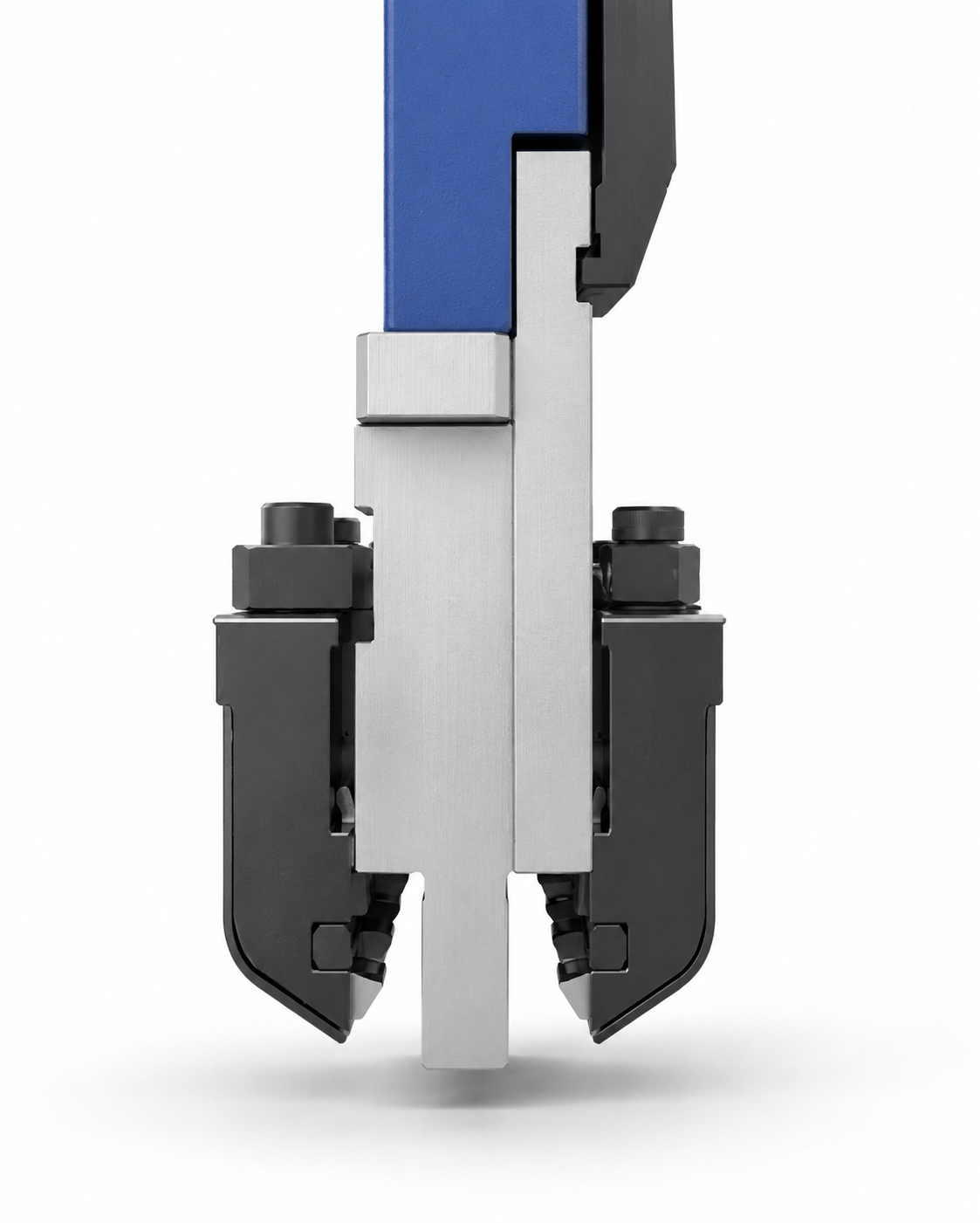

Possibilità di montare l’utensile rovesciato, dal fronte pressa: ogni singolo pezzo di utensile può essere montato con orientamento frontale oppure posteriore (rotazione di 180°) in base alla necessità di piegatura.
1
2
3
1

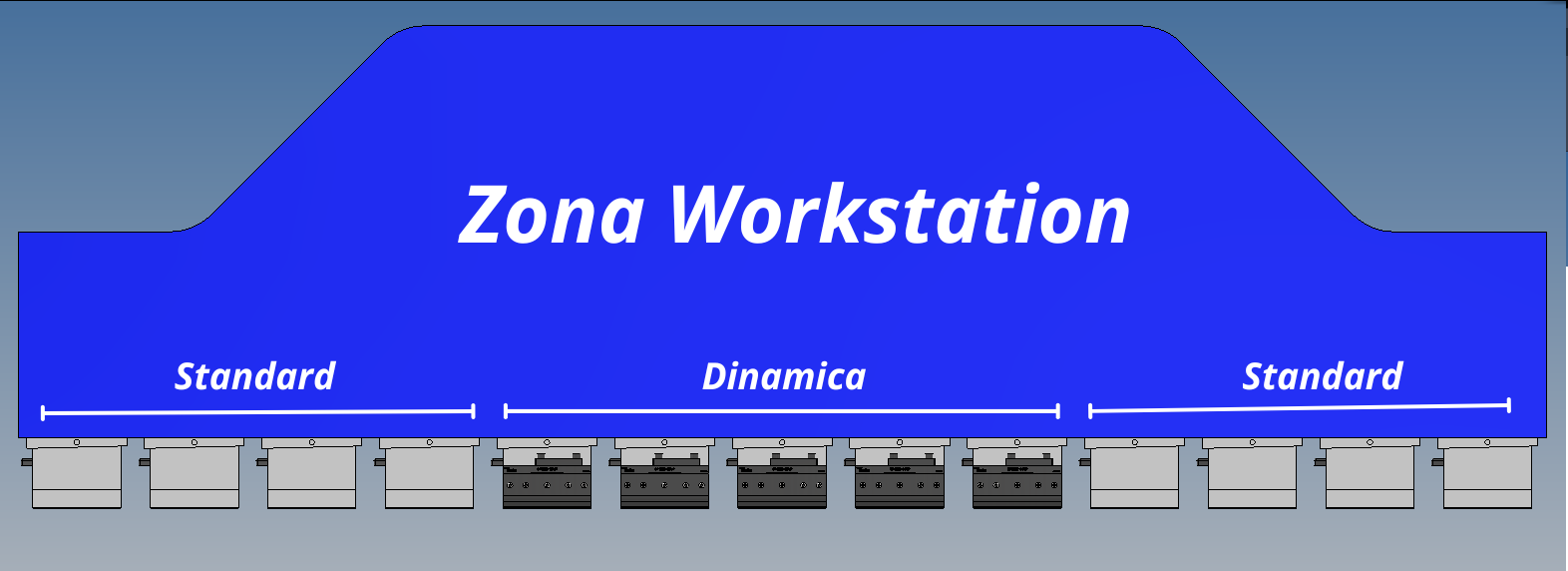

Zona Workstation Dinamica: Equipaggiata con bloccaggiSpeed Grip Manual Doublecompleti di Staffa Posteriore ad aggancio rapido, qui l’operatore può montare i punzoni in entrambi i sensi per eseguire pieghe complesse, scatolati o profili che richiedono il rovesciamento dell’utensile.
2
Zone Workstation Standard: Equipaggiate con bloccaggi Speed Grip Smart Hybrid senza Staffa Posteriore ad aggancio rapido. queste zone vengono utilizzate per le pieghe lineari standard che non richiedono il montaggio rovesciato.
3
Modularità Totale: Nel caso in futuro dovessero cambiare le esigenze di piega, i moduli Smart Hybrid nelle zone standard potranno essere implementati con staffa posteriore ad aggancio rapido.
